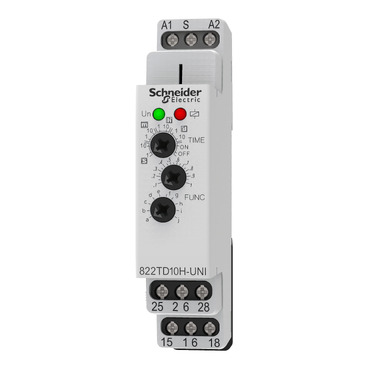

Le relais temporisé SE Relays série 820 offre 10 fonctions de temporisation différentes avec une plage de temporisation ultra-large de 10 ms à 10 jours, répondant ainsi à la plupart des exigences. Son alimentation universelle de 12 à 240 V CA/CC, avec des intensités de contact de 15 A et une puissance de 0,5 CV à 1200 V CA et de 1 CV à 240 V CA, le rend adapté à une large gamme d'applications. Les contacts sont en alliage d'argent et de type DPDT (double contact, double interrupteur). Son boîtier modulaire compact de 17,5 mm et son montage sur rail DIN de 35 mm sont idéaux pour les espaces restreints et facilitent l'installation. Deux voyants LED indiquent l'état du relais : un voyant vert clignote lorsque le relais est temporisé et un voyant rouge reste allumé lorsque le relais est alimenté. Ce relais est conforme à la directive européenne RoHS (Restriction des substances dangereuses).
Spécifications
Principales
Gamme de produits
Héritage
Type de produit ou de composant
Relais temporisé
Fonction de commutation
DPDT
Matériau des contacts
AgNi
Type de temporisation
Multifonction
Tension d'alimentation nominale
12...240 V CA/CC 50...60 Hz
Complémentaire
Plage de temporisation
100 ms...1 s
1...10 s
0,1...1 min
1...10 min
0,1...1 h
1...10 h
72 min...12 h
1...10 j
Type de commande
Avec bouton de réglage en façade
Plage de tension
0,85...1,15 V
Courant de sortie nominal
15 A
Signalisation locale
1 LED rouge
1 LED verte
Précision de répétition
+/- 0,2 %
Dérivation thermique
0,01 %/°C
Largeur d'impulsion du signal de commande
25 ms
Temps de réinitialisation
150 ms maximum
Consommation électrique (VA)
2,5 VA 240 V
Consommation électrique (W)
1,5 W 24 V
Courant nominal
15 A 240 V CA
Pouvoir de coupure
4000 VA CA
Courant de commutation minimal
100 mA 5 V
Tension de commutation maximale
240 V
Couple de serrage
3,5 lbf.in (0,4 N.m)
Calibre AWG
AWG 14
Durabilité électrique
30 000 cycles
Durabilité mécanique Durabilité
15 000 000 cycles
Valeur de déclenchement de la tension d'entrée
10 V
Support de montage
Rail DIN 35 mm IEC 60715
Tension de tenue aux impulsions nominales [Uimp]
4 kV 1,2/50 µs IEC 60664-1
Compatibilité électromagnétique
Décharge électrostatique 4 kV niveau 2 IEC 61000-4-2
Décharge électrostatique 8 kV niveau 2 IEC 61000-4-2
Test d'immunité aux champs électromagnétiques radiofréquences rayonnés 10 V/m niveau 3 IEC 61000-4-3
Test d'immunité aux surtensions 2 kV niveau 3 IEC 61000-4-5
Test d'immunité aux surtensions 1 kV niveau 3 IEC 61000-4-5
Surtensions transitoires rapides 2 kV niveau 3 IEC 61000-4-4
Perturbations RF conduites 10 V 0,15…80 MHz niveau 3 IEC 61000-4-6
Immunité aux micro-coupures et aux chutes de tension : 30 %, 500 ms IEC 61000-4-11
Immunité aux micro-coupures et aux chutes de tension : 100 %, 20 ms IEC 61000-4-11
Catégorie de surtension : III conforme à la norme IEC 60664-1

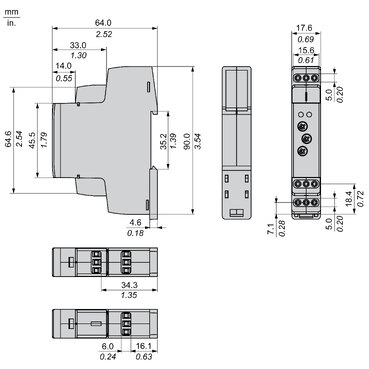

Hauteur : 90 mm (3,5 po)
Largeur : 17,6 mm (0,7 po)
Profondeur : 64 mm (2,5 po)
Poids : 85 g (3,0 oz)
Environnement
Rigidité diélectrique
4 000 V entre l'entrée et la sortie
1 000 V entre contacts ouverts
Normes
IEC 61812-1
Certifications produit
UL
CE
DEEE
RoHS
Température ambiante de stockage
-30 °C à 70 °C
Température ambiante de fonctionnement
-20 °C à 55 °C
Indice de protection IP
IP20 (bornes IEC 60529)
IP40 (face avant IEC 60529)
Humidité relative
95 %
