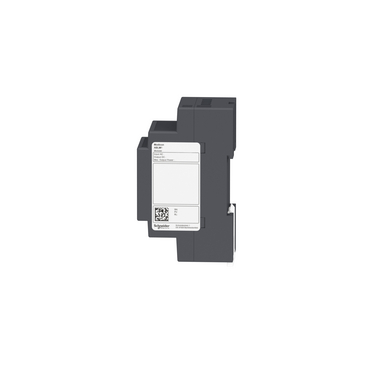

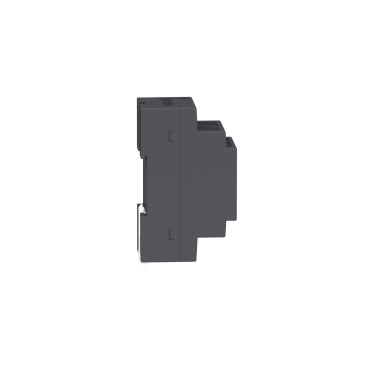

Cette alimentation à découpage régulée ABLM (SMPS) fournit une tension de courant continu. Il a une entrée nominale de 100V à 240V AC, un courant de sortie nominal de 3,6A à 5V DC et une puissance de sortie nominale de 18W. Il est idéal pour fournir la tension CC nécessaire aux équipements d'automatisation conçus pour des applications industrielles, commerciales et résidentielles telles que le transport, l'emballage, le contrôle, l'alimentation et les boissons, l'exploitation minière, le pétrole et le gaz et l'eau. Il s'installe sur rail oméga ou se fixe par vis. Sa largeur est de 36mm, sa hauteur est de 91mm, sa profondeur est de 55,6mm.
Il assure une protection contre les surcharges et les courts-circuits avec redémarrage automatique après correction de la source de surcharge/court-circuit. Il pèse 0,170 kg. C'est une alimentation à usage industriel, montage sur rail. Il est conforme à EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/- 1-201, CSAC22.2No62368-1/No61010-2-201/No61010-1 et certifié par CE, CUL listé/reconnu, RCM, CBscheme. La gamme Acti9 iC60 de disjoncteurs miniatures est recommandée pour sa protection.
Le type de protection est courbe 4A, B ou C. Il dispose en face avant d'une LED indiquant la présence d'une tension continue de sortie, et d'un QR code pour accéder à la dernière documentation technique. Grâce à leur boîtier modulaire, ils peuvent être installés soit dans des armoires, soit dans des panneaux industriels par clipsage sur rail oméga (DIN). Il apporte de l'énergie à vos systèmes automatisés. Conçues pour des machines et des applications simples, les alimentations modulaires sont avant tout appréciées pour leur extrême compacité.
Caractéristiques
Principal
Gamme de produits Alimentation Modicon
Type de produit ou de composant Alimentation
Type d'alimentation Mode de commutation régulé
Option de variante Modulaire
Matériau du boîtier Plastique
Tension d'entrée nominale
100...240 V CA monophasé
100...240 V CA 2 phases
Puissance nominale en W 18 W
Tension de sortie 5 V CC
Courant de sortie de l'alimentation 3,6 A
Complémentaire
Limites de tension d'entrée 90...264 V AC
Fréquence nominale du réseau 50…60 Hz
Compatibilité du système réseau TN
TT
IL
Courant de fuite maximal 0,25 mA 240 V CA
Type de protection d'entrée
Fusible intégré (non interchangeable) 3,15 A
Protection externe (recommandée) 20 A Courbe B
Protection externe (recommandée) 20 A Courbe C
Protection externe (recommandée) 4 A Courbe B
Protection externe (recommandée) 4 A Courbe C
Courant d'appel
25 A à 115 V
50 A à 230 V
Facteur de puissance
0,48 à 115 V CA
0,38 à 230 V CA
Efficacité
80 % à 115 V CA
80 % à 230 V CA
Réglage de la tension de sortie 4,5...5,5 V
Puissance dissipée en W 4,5 W
Consommation de courant
< 0,6 A 115 V CA
< 0,4 A 230 V CA
Temps d'activation < 2 s
Temps de maintien
> 20 ms 115 V CA
> 60 ms 230 V CA
Démarrage avec charges capacitives 3000 µF
Ondulation résiduelle < 100 mV
Intervalle entre les pannes [MTBF]
2500000 h à 25 °C, pleine charge
1000000 h à 55 °C, 80 % de charge
Type de protection de sortie
Contre les surcharges et les courts-circuits, technologie de protection : réarmement automatique
Contre la surchauffe, technologie de protection : réarmement manuel
Contre les surtensions, technologie de protection : réarmement manuel
Connexions - bornes
Raccordement vissé : 0,5...1,5 mm², (AWG 20...AWG 16) sans embout pour entrée/sortie
Raccordement vissé : 0,5...1 mm², (AWG 20...AWG 18) avec embout de câble pour entrée/sortie
Régulation de ligne et de charge
< 0,5 % réseau en ligne
< 1 % réseau 0 à 100 % charge
Etat LED ' 1 LED (verte) tension de sortie
Profondeur 55,6 mm
Hauteur 91mm
Largeur 36 millimètres
Poids net 0,170 kg
Couplage de sortie Série
Support de montage
Rail oméga de type TH35-15 se conformer à IEC 60715
Rail DIN type TH35-7.5 se conformer à IEC 60715
Rail DIN à double profil
Montage sur panneau
Fournir
SELV se conformer à EN/IEC 60950-1
SELV se conformer à EN/IEC 60204-1
SELV se conformer à IEC 60364-4-41
Rigidité diélectrique 3000 V AC entrée/sortie
Environnement
Normes
EN 62368-1
EN/CEI 61010-1
EN 61010-2-201
EN/CEI 61204-3
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2
EN 61000-3-3
UL 62368-1
UL 61010-1
UL 61010-2-201
CSA C22.2 n° 62368-1
CSA C22.2 n° 61010-1
CSA C22.2 n° 61010-2-201
EN/CEI 62368-1
Certifications de produits
CE
Listé CUL
CUL reconnu
MRC
Régime CB
CAE
KC
NEC : classe 2
Altitude de fonctionnement
< 2000 m catégorie de surtension III
2000 m...5000 m catégorie de surtension II
Résistance au choc
100 m/s² pendant 11 ms
Degré de protection IP
IP20
Température de l'air ambiant pour le fonctionnement
-25…55 °C sans déclassement de courant position de montage A < 2000 m
55…70 °C avec déclassement de courant de 2,67 % par °C position de montage A < 2000 m
Classe de protection contre les chocs électriques
Classe II sans connexion PE
Degré de pollution
2
Résistance aux vibrations
3 mm (f= 2…9 Hz) se conformer à IEC 60721-3-3
10 m/s² (f= 9…200 Hz) se conformer à IEC 60721-3-3
Immunité électromagnétique
Immunité aux décharges électrostatiques - niveau de test : 6 kV (décharge de contact) se conformer à EN/IEC 61000-4-2
Immunité aux décharges électrostatiques - niveau de test : 9 kV (décharge dans l'air) se conformer à EN/IEC 61000-4-2
Test d'immunité aux champs électromagnétiques - niveau de test : 10 V/m (80 MHz...2 GHz) se conformer à EN/IEC 61000-4-3
Test d'immunité aux champs électromagnétiques - niveau de test : 5 V/m (2…2,7 GHz) se conformer à EN/IEC 61000-4-3
Test d'immunité aux champs électromagnétiques - niveau de test : 3 V/m (2,7…6 GHz) se conformer à EN/IEC 61000-4-3
Immunité aux transitoires rapides - niveau de test : 4 kV (sur entrée-sortie) se conformer à EN/IEC 61000-4-4
Test d'immunité aux surtensions - niveau de test : 3 kV (entre l'alimentation électrique et la terre) conformément à EN/IEC 61000-4-5
Test d'immunité aux surtensions - niveau de test : 1,5 kV (entre phases) conformément à EN/IEC 61000-4-5
Immunité aux perturbations conduites - niveau de test : 10 Vrms (0,15…80 MHz) se conformer à EN/IEC 61000-4-6
Immunité aux champs magnétiques - niveau de test: 30 A/m (50...60 Hz) se conformer à EN/IEC 61000-4-8
Immunité aux creux de tension - niveau de test: 100 % (1 cycle) se conformer à EN/IEC 61000-4-11
Immunité aux creux de tension - niveau de test : 60 % (10 cycles) se conformer à EN/IEC 61000-4-11
Immunité aux creux de tension - niveau de test : 30 % (25 cycles) se conformer à EN/IEC 61000-4-11
Émission de champ perturbateur se conformer à EN 55016-2-3
Limites pour les émissions de courant harmonique se conformer à EN 61000-3-2
Émission de perturbations conduites se conformer à EN 55016-1-2
Émission de perturbations conduites se conformer à EN 55016-2-1
Émission électromagnétique
Émissions conduites se conformer à EN 61000-6-3
Émissions rayonnées se conformer à EN 61000-6-4
