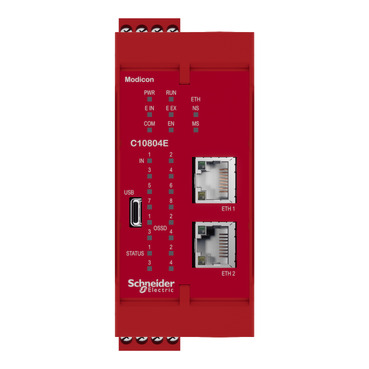

CONTRÔLEUR DE SÉCURITÉ AVEC COMMUNICATION INTÉGRÉE, MODICON MCM, 8 ENTRÉES 4 SORTIES, MONITEURS, MODULES D'EXTENSION, VIS

Spécifications Principales Gamme de produits Modicon MCM Nom abrégé de l'appareil XPSMCM Connexion électrique Borne à vis Type de produit ou de composant Cutruseur de sécurité Tension d'alimentation nominale 24 V - 20...20 % CC Nombre d'entrées 8 entrées numériques 4 entrées numériques pour le démarrage/redémarrage par interverrouillage ou la surveillance d'appareils externes Nombre de sorties 4 sorties de sécurité OSSD pour la connexion de contacteurs/variateurs 4 sorties de test pour la commande de ligne 4 sorties configurables pour le diagnostic Tension d'entrée discrète 24 V Courant de sortie discret 400 mA Type d'entrée discrète Entrée de sécurité NPN ou PNP Type de sortie discrète PNP ou NPN Fonctions du module Arrêt d'urgence conforme à la norme ISO 13850 Surveillance de protection conforme à la norme EN/ISO 14119 Surveillance de l'interrupteur d'activation conforme à la norme IEC 60947-5-1 Barrière immatérielle Surveillance conforme à la norme IEC 61496-1 Surveillance de la pédale conforme à la norme IEC 60947-5-1 Surveillance du rideau immatériel conforme à la norme EN/ISO 14119 Surveillance de l'interrupteur conforme à la norme EN 574 Commande bimanuelle conforme à la norme EN/ISO 14119 Surveillance du tapis de sécurité conforme à la norme IEC 61326-1 Surveillance de l'interrupteur conforme à la norme IEC 61800-5-2 Fonction de coupure des rideaux immatériels conforme à la norme IEC 61800-5-2 Temporisations de sécurité Fonctions de compteur Connecteur de fond de panier Sans Complémentaire Temps de synchronisation entre les entrées < 0,5 ms Dissipation de puissance en W 3 W Nombre maximal de modules d'extension E/S 14 avec 128 sorties discrètes en entrée 14 avec 32 sorties discrètes en sortie Type de connexion intégrée Bus d'extension de fond de panier Port USB 2.0 Support de stockage de données Carte SD (en option) Charge inductive 2 mH Capacité de charge 0,82 µF Niveau de sécurité Peut atteindre la catégorie 4 selon la norme ISO 13849-1 Peut atteindre PL = e selon la norme ISO 13849-1 Type 4 selon la norme IEC 61496-1 SILCL 3 selon la norme IEC 62061 Peut atteindre SILCL 1 selon la norme ISO 13849-1 Marquages ??de qualité CE Signalisation locale 1 LED verte avec marquage PWR pour la mise sous tension 1 LED verte avec Indicateur RUN (état) 1 LED rouge avec marquage E IN (erreur interne) 1 LED rouge avec marquage E EX (erreur externe) 1 LED orange avec marquage COM (communication) 1 LED bleue avec marquage EN (activation maître) 8 LED jaunes avec marquage IN (état des entrées) 2 LED jaunes avec marquage RST (signal de redémarrage) 2 LED jaunes avec marquage STATUS (canal de sortie) 1 LED verte/rouge avec marquage MS (état du module) 1 LED verte/rouge avec marquage NS (état du réseau) Connexions - Bornes 6 bornes à vis imperdables, bornier amovible Section des câbles 0,2…1,5 mm² - AWG 24…AWG 16, câble souple sans embout 0,2…2,5 mm² - AWG 24…AWG 14, câble souple sans embout 0,25…1 mm² - AWG 23…AWG 18, câble souple avec embout, sans collerette 0,25…2,5 mm² - AWG 23…AWG 14, câble souple avec embout Extrémité avec bague 0,25…1,5 mm² - AWG 23…AWG 16 câble souple avec embout, sans bague 0,5…1,5 mm² - AWG 20…AWG 16 câble souple avec embout, double bague 0,2…1 mm² - AWG 24…AWG 18 câble rigide sans embout 0,2…2,5 mm² - AWG 24…AWG 14 câble rigide sans embout Support de montage : Rail DIN Omega 35 mm conforme à la norme EN 50022 Profondeur : 114,5 mm Hauteur : 99 mm Largeur : 45 mm Poids : 0,225 kg Environnement Normes IEC 61496-1 ISO 13849-1 IEC 61508 IEC 61800-5-1 IEC 62061 Certifications produit TÜV RCM cULus Indice de protection IP IP20 Température ambiante de fonctionnement -10…55 °C Température ambiante de stockage -20…85 °C Humidité relative 10…95 % Degré de pollution 2 Tension de tenue aux impulsions nominale [Uimp] 4 kV conforme à la norme IEC 61800-5-1 Fiabilité de sécurité Élevée CC > 99 % Isolation 250 V CA entre l'alimentation et le boîtier conforme à la norme IEC 61800-5-1 Catégorie de surtension II Compatibilité électromagnétique Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (sur contact) conforme à la norme IEC 61000-4-2 Essai d'immunité aux décharges électrostatiques - niveau d'essai : 20 kV (dans l'air) conforme à la norme CEI 61000-4-2 Sensibilité aux champs électromagnétiques - niveau d'essai : 10 V/m (80…1000 MHz) conforme à la norme CEI 61000-4-3 Sensibilité aux champs électromagnétiques - niveau d'essai : 30 V/m (1,4 GHz…2 GHz) conforme à la norme CEI 61000-4-3 Résistance aux vibrations +/-0,35 mm (f = 10…55 Hz) conforme à la norme CEI 61496-1 Résistance aux chocs 10 gn (durée = 16 ms) pour 1000 chocs sur chaque axe conforme à la norme CEI 61496-1 Durée de vie 20 ans
